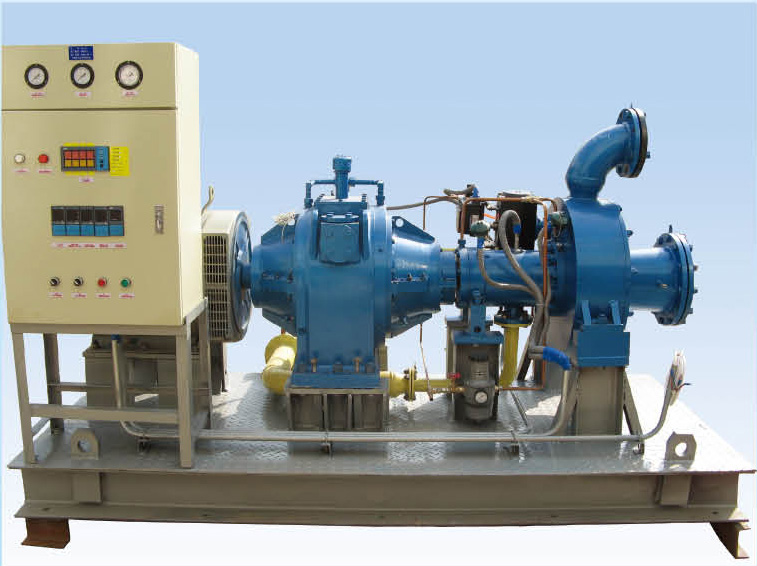

TG型电机制动透平膨胀机

电机制动膨胀机-TG型


                 　




   透平端气体膨胀的输出功经主轴由发电机吸收转化为电能。膨胀机-发电机组按结构可分为三类：

   ● 膨胀机-齿轮箱-电机
   由于膨胀机比电机的运行转速高，需要设置减速齿轮箱匹配转速，这种结构常用于中等功率到大功率场合。

   ● 膨胀机-电机
   膨胀机叶轮直接安装在齿轮箱高速轴上，省掉了高速轴联轴器。同第一种膨胀机-联轴器-齿轮箱-电机结构
一样，这种机组也常用在中等功率到大功率场合。

   ● 膨胀机-高速电机
   膨胀机叶轮直接安装在高速电机轴上，省掉了齿轮箱。这种结构构受限于高速电机的功率，通常用在低功率
到中等功率场合。

  应用领域：
   ● 天然气压降站
   ● 地热能源利用
   ● 余热回收
   ● 余压回收　

                                                         共 2 页 上一页   1   2

　

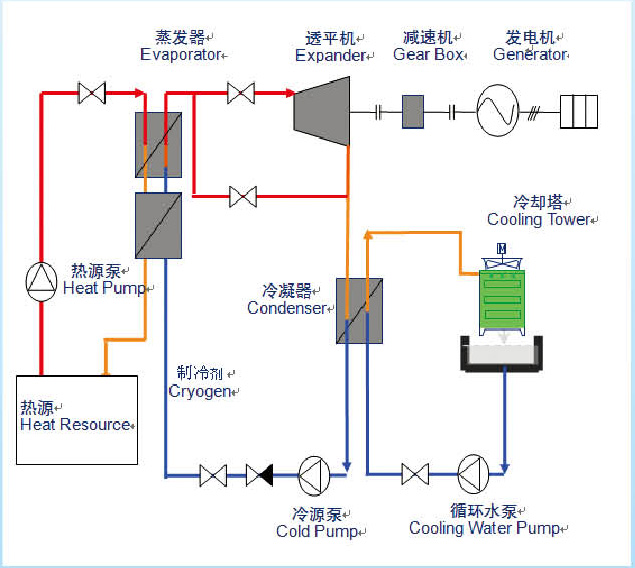

余热回收发电原理图
